Drain : pose, fonctionnement et granulats drainants à utiliser

Un drain efficace, c'est un chantier pérenne. Que ce soit pour assainir une fondation, évacuer l'eau sous une terrasse ou protéger une structure en sous-sol, la pose d'un drain repose sur trois piliers : une bonne compréhension du fonctionnement, une technique de pose rigoureuse, et surtout, le choix des bons granulats drainants. Les erreurs de drainage coûtent cher sur chantier — infiltrations d'eau, dégradations structurelles, sinistres assurance — et la majorité provient d'un dimensionnement insuffisant ou d'une mauvaise spécification des matériaux.

Cet article vous guide à travers la conception, la pose et la sélection des matériaux, avec des exemples concrets et des ordres de grandeur terrain.

Qu'est-ce qu'un drain et comment fonctionne-t-il ?

Définition et principes de base

Un drain est un dispositif passif d'évacuation d'eau souterraine. Contrairement à un système de pompage actif, il fonctionne par gravité : l'eau s'infiltre dans une structure poreuse, circule vers un point bas, puis s'écoule naturellement vers un regard d'évacuation ou une rigole. Sur un chantier de gros œuvre, le drainage protège trois zones critiques : les fondations (pour éviter une poussée hydrostatique), les murs enterrés (pour empêcher l'infiltration et les efflorescences), et les planchers bas (pour isoler structurellement l'eau souterraine).

Le secret d'un bon drainage : la capillarité. L'eau ne monte pas à travers une couche de granulats grossiers (4-8 mm) comme elle le fait dans un sol fin. Une fois le granulat saturé, l'eau descend simplement, sans remonter. C'est pourquoi l'application Koncrete vous aide à commander les bons matériaux dès le devis : la mauvaise granulométrie est la première cause de sinistre drainage sur 10 ans.

Types de drains courants sur chantier

On distingue trois grandes familles :

• Drain périmétrique (ou drain de semelle) : posé au pied de la fondation, tout autour du bâtiment. C'est le classique, notamment en région à nappe phréatique élevée. Débit typique : 30 à 100 L/h selon la section et la pente.
• Drain français (ou drain de tranchée) : utilisé en dehors des structures pour rabattre la nappe avant construction. Réalisé en tranchée remplie de graviers et d'un géotextile, il peut s'étendre sur des centaines de mètres linéaires.
• Drain de semelle partiel : un compromis économique : drain uniquement sous la zone enterrée, sans contournement complet.

Chaque type implique des volumes différents. Un drain périmétrique sur une maison 100 m² : 150 à 180 mètres linéaires, avec une profondeur de 0,8 à 1,2 m. À 0,3 m de largeur moyenne, cela représente 45 à 70 m³ de granulats.

Pose et dimensionnement : les points critiques terrain

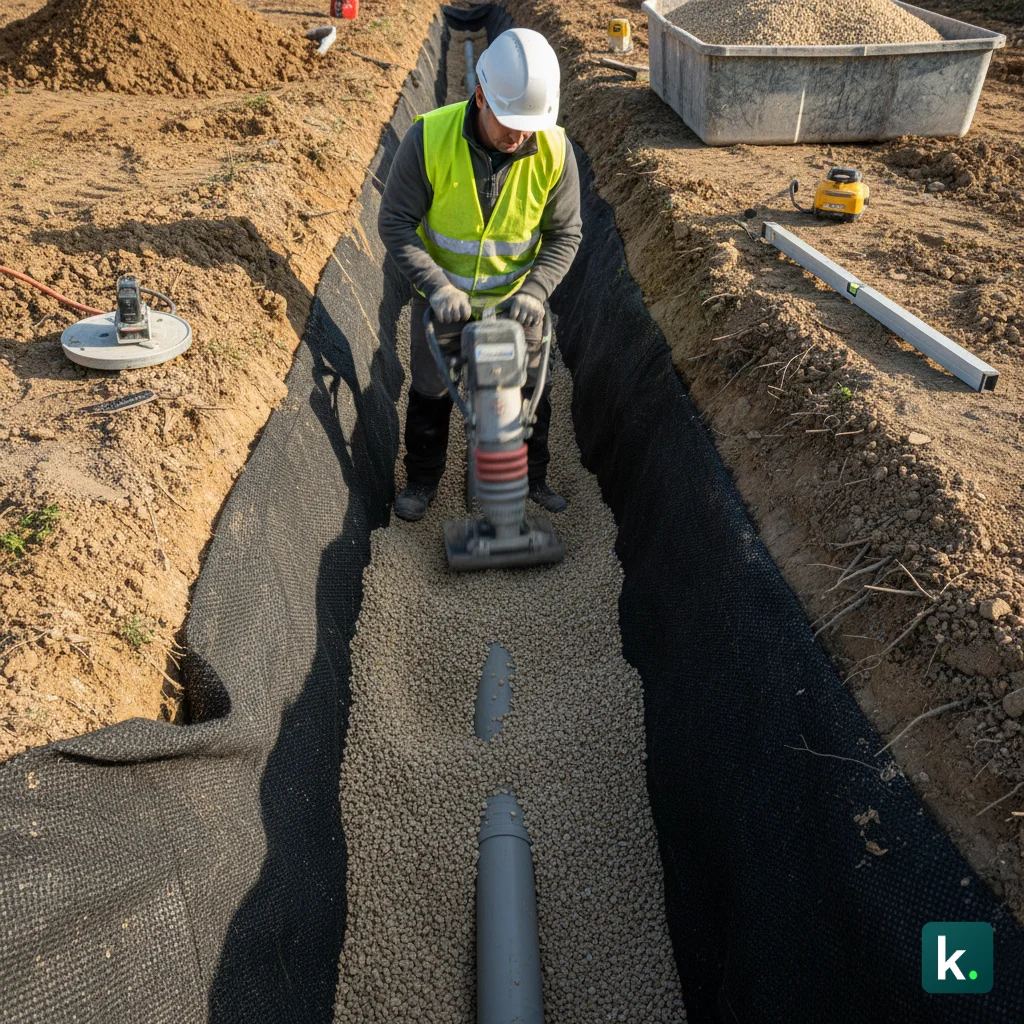

Étapes clés de la pose d'un drain

La pose respecte toujours une logique : excavation — nettoyage — géotextile — granulats — tuyau — surcharge — compactage. Voici ce qu'il faut connaître pour ne pas se tromper :

1. Tranchée : 0,5 à 0,7 m de large minimum pour un drain simple, 1 m pour un drain double. Profondeur selon le contexte : 0,8 à 1,5 m en moyenne. Le fond doit être nettoyé de tout résidu, pierre ou racine car une poche d'air crée un point faible d'écoulement.
2. Géotextile : non tissé, 200 g/m² minimum (jamais moins). Son rôle : séparer le sol fin des granulats, donc laisser passer l'eau mais pas la terre. Les joints doivent se chevaucher de 30 cm minimum ; une déchirure encrasse le drain en 1 an.
3. Granulats de drainage : 4/8 mm ou 6/10 mm (jamais 0/4, c'est un piège commercial courant). Déposer 15 à 20 cm au fond, puis poser le tuyau perforé au centre. Le granulat doit entourer le tuyau sur au moins 20 cm de chaque côté.
4. Tuyau perforé : diamètre 100 ou 160 mm selon le débit prévu. Les perforations doivent être vers le bas (8 mm de diamètre, sinon l'eau ne s'infiltre pas assez). Pente minimale : 0,3 % (0,3 m par 100 m linéaires). Une pente plate = eau stagnante.
5. Surcharge en granulats : 30 à 40 cm au-dessus du tuyau avant de refermer le géotextile. Plus haut, meilleure est la réserve de drainabilité.
6. Fermeture géotextile : rabattre et chevaucher les bords (30 cm), puis ajouter 20 à 30 cm de granulats plus fins (2/6 mm) en tampon. Cela évite que les sables du sol ne s'infiltrent.

Un détail oublié : la séparation drain/sol. Beaucoup de chefs de chantier comblent directement avec du remblai ordinaire. Erreur. Il faut garder le géotextile jusqu'en surface, sinon l'eau de pluie s'infiltre latéralement et contourne le drain. Sur un chantier à Île-de-France, cette erreur a coûté 50 000 € de réparation structurelle 5 ans après livraison.

Débits et dimensionnement empirique

Un drain périmétrique mal dimensionné = débordement en cas de fortes pluies. Le débit nécessaire dépend :

• De la perméabilité du sol (test Porchet ou étude géotechnique). Un sol argileux peut recevoir 10 mm/jour ; un sol limoneux, 30 mm/jour.
• De la pente du terrain (20 m² de toit qui draine vers la tranchée = apport supplémentaire).
• De la surface de la nappe impactée (si le drain descend 2 m sous la nappe, la surface drainée peut être importante).

Ordre de grandeur : un drain périmétrique 150 m linéaires avec 4/8 mm et tuyau 100 mm peut évacuer 50 à 100 L/h sous charge, selon la pente. Cela suffit pour une maison 150 m² en région à nappe classique. Un immeuble collectif ou une zone à très haut risque d'infiltration ? Passer à un tuyau 160 mm et doubler la granulométrie (4/8 + surcharge 6/10).

L'erreur : oublier les points bas et regards de visite. Tous les 30 à 50 m linéaires, poser un regard de 600×600 ou 800×800 mm pour inspection et curage. Un drain sans regard, c'est un drain non maintenable — donc inutile après 5 ans quand il s'encrasse.

‍

‍

Granulats drainants : spécification et sélection

Pourquoi la granulométrie est critique

C'est le point auquel on ne revient jamais assez : un 0/4 n'est pas drainant, aussi propre soit-il. Les normes de drainage exigent un minimum de 4 mm pour que l'eau circule librement sans se bloquer. Un granulat fin remonte par capillarité et bloque la perméabilité. Pire : il se compacte avec le temps et les vibrations, réduisant la porosité.

Sur le blog Koncrete, on trouve régulièrement cette question : « On me propose du 0/6, c'est bon pour drainer ? » Non. Le 0/6 contient 60 % de fines (0/4), donc 60 % de non-drainabilité. Une tranchée 0/6 en Île-de-France a créé des problèmes d'humidité 18 mois après construction.

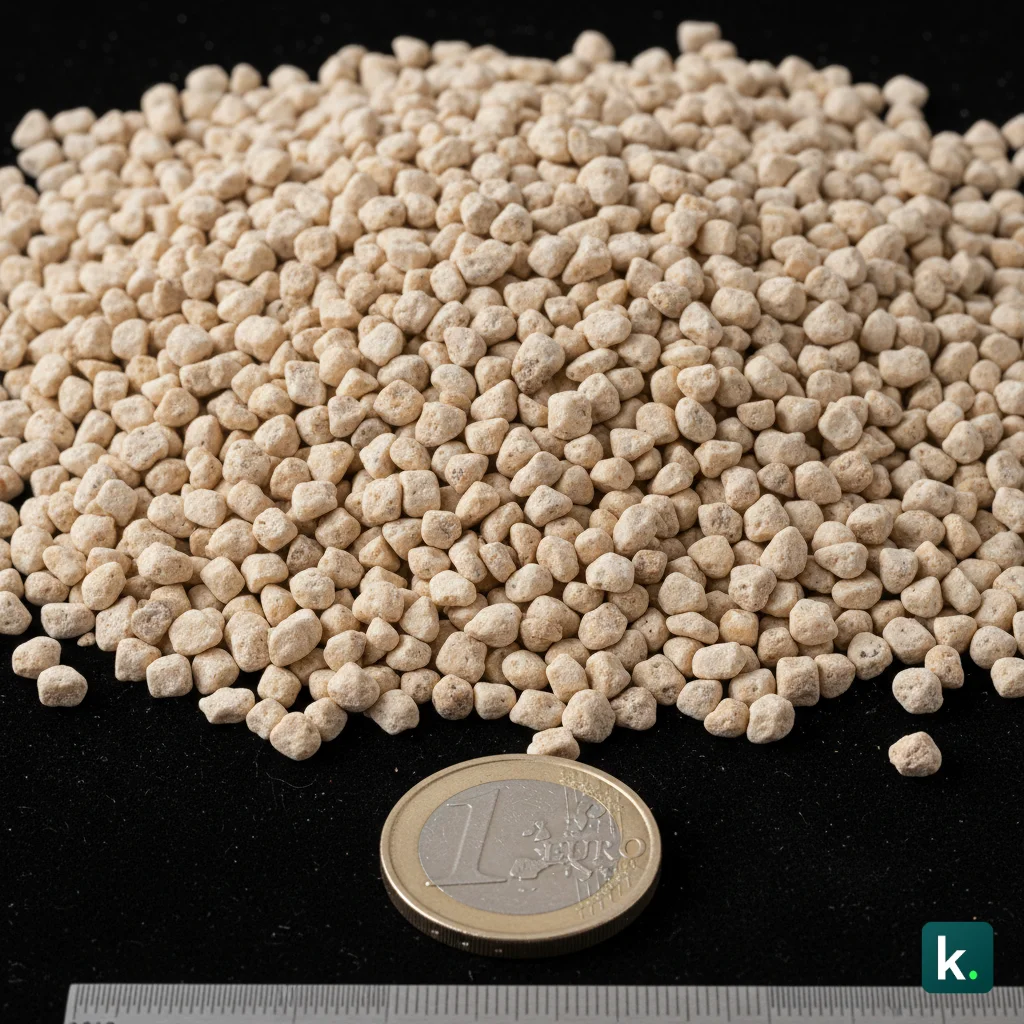

Les bonnes classes :

• 4/8 mm : standard, polyvalent. Utilisé en drain périmétrique, drain français classique. Permet une bonne capillarité négative tout en laissant circuler l'eau. Coût : 18-25 €/tonne livré.
• 6/10 mm : plus gros, meilleure perméabilité, idéal en surcharge ou en première couche sous charge. Moins sensible au compactage. Coût : 16-22 €/tonne.
• 8/15 mm : utilisé pour drains français longs ou drains de grande capacité. Excellent écoulement mais nécessite un géotextile renforcé pour éviter l'intrusion de sol. Coût : 14-20 €/tonne.
• 2/6 mm : jamais seul, toujours en couche de transition/tampon (20-30 cm) entre les 4/8 et le remblai fin. Réduit l'intrusion de fines. Coût : 16-24 €/tonne.

Un conseil terrain : toujours acheter vos granulats auprès d'un fournisseur certifié granulats (marquage CE, courbes granulométriques vérifiées). Les graviers « à prix cassés » du coin contiennent souvent trop de fines ou d'argile. Économiser 30 € par tonne sur 50 tonnes, c'est 1 500 € de risque d'infiltration.

Quantification et logistique

Un drain périmétrique 150 m linéaires, 0,3 m de large, 1 m de profondeur :

• Volume total : 150 × 0,3 × 1 = 45 m³
• Répartition : 20 cm fond (4/8) = 9 m³ + 60 cm surcharge (4/8) = 27 m³ + 20 cm tampon (2/6) = 9 m³
• Poids total : ~100 tonnes (considérer densité 2,2 t/m³ pour granulats)
• Livraison : 3-4 camions 20 tonnes, coût livraison 5-8 km : 800-1200 €

La logistique compte. Une petite maison avec accès routier libre : 2 jours de pose. Un immeuble collectif avec livraison en centre-ville ? Comptez 15 jours minimum et négociez directement avec Koncrete pour des livraisons fractionnées — c'est souvent plus rentable que d'acheter chez trois fournisseurs.

Vérifier aussi la qualité minéralogique. Un granulat constitué d'argile ou de schiste s'érodera en 3-5 ans. Les meilleurs : granite, calcaire compacte, diorite. Les pires : granites altérés, schistes feuilletés, craie. Cette info doit figurer dans la fiche technique. Exigez-la avant commande.

Entretien et maintenance long terme

Préserver un drain après 5, 10, 20 ans

Un drain bien posé dure facilement 30 ans. Un mal entretenu, 5 ans. La différence : accès aux regards et nettoyage régulier. Tous les 3-5 ans, faire une inspection vidéo et un curage si besoin. Cela coûte 300-500 € mais épargne 50 000 € de sinistre.

Points de fragilité observés en pratique :

• Encrassement des perforations : l'eau transportant des particules fines finit par les boucher. Solution : poser un géotextile renforcé et effectuer un curage haute pression tous les 7 ans.
• Effondrement du géotextile : si la tranchée n'est pas bien épaulée, le géotextile s'affaisse et compresse les granulats. Résultat : perte de perméabilité brutale. À éviter : ne pas surcharger le drain avec du remblai lourd juste après pose.
• Racines : en zone arborée, les racines peuvent pénétrer le tuyau perforé (même avec géotextile). Poser des regards tous les 30 m et utiliser un tuyau à bavette anti-racine (coût supplémentaire : +10 %).
• Sédimentation : un drain sans pente (ou pente < 0,2 %) crée des zones de stagnation où les sables se déposent. Vérifier la pente à la mise en service et corriger si nécessaire.

Le secret : maintenabilité par conception. Un drain dimensionné à peine suffisant pour les débits normaux n'a aucune réserve face aux pics de pluie ou à l'encrassement. Mieux vaut surdimensionner de 20 % et accepter quelques regards de plus. C'est l'assurance qualité du chantier.

Normes et réglementation

En France, le drainage des bâtiments relève de plusieurs normes : NF DTU 13.11 (fondations, y compris drainage), NF EN 12063 (granulats pour couches drainantes), NF EN ISO 13427 (géotextiles). La plupart des maîtres d'œuvre exigent une conformité CE sur les granulats — c'est un minimum.

Deux pièges courants :

• Pas de fiche granulométrique : si le fournisseur ne vous donne pas la courbe granulométrique, c'est un drapeau rouge. Exiger une certification ou refuser la livraison.
• Assurance décennale : vérifier que votre assurance couvre le drainage. Certaines excluent les sinistres liés à l'eau souterraine si le drainage n'est pas conforme. Mieux vaut clarifier avant.

Conclusion : le drainage, c'est une assurance chantier

Un drain efficace repose sur trois piliers : conception (dimensionnement + débits), pose (respect strict des étapes et spécifications), et maintenance (accès et entretien régulier). La majorité des sinistres surviennent en année 5-8, quand un mauvais dimensionnement ou une mauvaise granulométrie crée des infiltrations progressives.

Ne pas savoir si on a un 4/8 ou un 0/6 sous la fondation coûte cher. Même un conducteur de travaux expérimenté ne peut pas vérifier la granulométrie à l'œil une fois le drain enterré. D'où l'importance de spécifier et tracer dès la commande auprès d'un fournisseur certifié. Koncrete centralise cette traçabilité : fiches techniques, certificats CE, livraison programmée, et suivi logistique. Pour un chantier serein, c'est l'assurance qualité.

Votre drainage doit durer aussi longtemps que votre bâtiment. Cela se joue maintenant, sur le devis et la commande des granulats. Pas après.
