Une allée poids lourds doit supporter des charges concentrées de 10 à 13 tonnes par essieu. Sans structure adéquate, elle s'enfonce, se désagrège et devient dangereuse. Cet article explique comment dimensionner correctement votre couche de forme et choisir les granulats adaptés pour garantir une durabilité de 10 ans minimum sur chantier.
Pourquoi une allée poids lourds n'est pas une allée ordinaire
Beaucoup de chefs de chantier confondent une allée piétons (5 à 10 cm de gravier compacté) et une allée poids lourds. La différence réside dans la concentration de charge : un camion toupie de 30 tonnes répartit son poids sur 3 essieux, soit environ 10 tonnes par essieu. Cette charge crée des contraintes de cisaillement et de tassement qui exigent une structure multicouche bien dimensionnée.
Sans cette préparation, trois scénarios se produisent :
- Enfoncement progressif : l'allée s'enfonce de 2 à 5 cm par an, créant des ornières.
- Fissurations : l'enrobé fissure en réseau (faïençage), puis s'émiette sous les roues.
- Formation d'ornières d'eau : l'humidité s'accumule, affaiblit la base et accélère la destruction.
Le dimensionnement correct repose sur trois piliers : connaître le CBR du sol support, calculer l'épaisseur des couches et choisir les bons granulats.

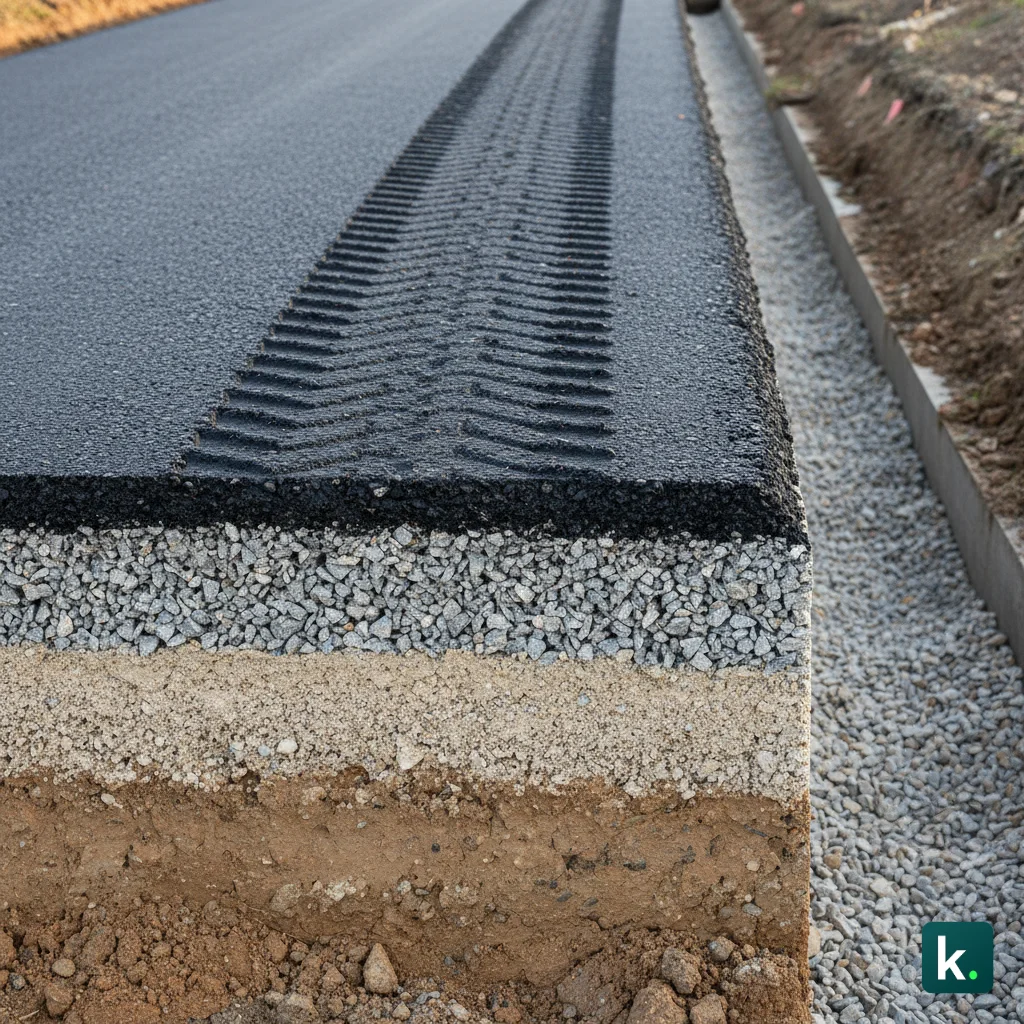

Les trois couches de structure : du sol au roulement
Couche 1 : La couche de forme (GNT)
La couche de forme est la première barrière entre le sol naturel et la structure portante. Son rôle : améliorer la portance du sol support et répartir les charges. On utilise principalement de la GNT (Grave Non Traitée) 0/31.5, un mélange granulométrique qui compact très bien.
Épaisseur recommandée :
- Sol CBR ≥ 10 (bon, argileux) : 10 à 15 cm.
- Sol CBR 5–10 (moyen, lég. humide) : 15 à 20 cm.
- Sol CBR < 5 (mauvais, très mou) : 20 à 30 cm, ou géotextile obligatoire.
La GNT doit être compactée à 95–98 % de l'OPM (Optimum Proctor Modifié) pour atteindre sa portance maximale. En chantier, cela signifie passer un compacteur vibrant lissier ou rouleau compresseur minimum 10 tonnes, par passes de 20 cm.
Couche 2 : La couche de base (grave concassée)
Posée sur la GNT, la couche de base absorbe les pics de charge et les transfère en profondeur. On utilise une grave concassée 20/40 ou grave 0/31.5 de bonne qualité (concassage pierre calcaire ou granit, >80 % de passant à 2 mm).
Épaisseur recommandée : 15 à 25 cm, compactée à 95 % OPM minimum.
Avantage : cette couche offre une meilleure drainabilité que la GNT pure, surtout si vous choisissez une grave 20/40 bien graduée, où les vides se remplissent moins d'eau. Pour choisir la grave adaptée à votre contexte local, consultez notre guide sur la couche de base.
Couche 3 : La couche de roulement (10/14 concassé ou enrobé)
C'est la surface visible, celle qui reçoit les roues. Pour une allée PL non-bitumée (solution économique en zone semi-fermée), on pose du concassé 10/14 bien calibré, compacté à 95–98 %, épaisseur 10 à 15 cm.
Avantage : bon accrochage, coût limité (~30–50 €/m³), facilité de réparation ponctuelle. Inconvénient : usure plus rapide (3–5 ans), génère de la poussière par temps sec.
Pour une durabilité prolongée (8–10 ans) ou une forte fréquence (>10 camions/jour), privilégiez un enrobé bitumineux 0/10 ou 0/14 de 5–8 cm au-dessus du concassé 10/14. Cette solution coûte 60–90 €/m² mais augmente la longévité de 50 %.
Dimensionner correctement : le CBR et les épaisseurs
Qu'est-ce que le CBR et comment l'estimer ?
Le CBR (California Bearing Ratio) mesure la portance du sol naturel sur une échelle de 0 à 100. Un sol argileux compact a un CBR de 10–15 (bon), un limon humide de 5–8 (moyen), une argile molle de 2–4 (mauvais). On peut l'estimer sur le terrain avec un essai Proctor ou le mesurer précisément en laboratoire. Connaître le CBR de votre sol support est obligatoire : il détermine l'épaisseur minimale de GNT à poser.
Une erreur fréquente : ne pas tester le sol en fin d'hiver (période de maximum d'humidité). Si vous posez votre structure en avril sur un sol qui deviendra sec en juin, vous pouvez vous retrouver avec un tassement de 5 cm après quelques pluies. Toujours tester aux conditions les plus humides prévisibles.
Formule simple : dimensionner l'épaisseur de GNT
Une règle empirique utilisée en BTP : Épaisseur GNT (cm) = 30 / CBR du sol. Exemples :
- CBR = 10 → Épaisseur GNT = 3 cm (non, trop peu ! minimum 10 cm quand même)
- CBR = 5 → Épaisseur GNT = 6 cm (minimum 15 cm)
- CBR = 2 → Épaisseur GNT = 15 cm (oui, correspondent)
Pour un allée PL standard, l'épaisseur minimale reste 50 cm au total : 15 cm GNT + 20 cm grave base + 15 cm roulement. Pour obtenir vos granulats livrés rapidement, planifiez votre approvisionnement au moins 2 semaines avant le début des travaux.
Drainage et compactage : les détails qui sauvent votre allée
Pourquoi le drainage est crucial pour une allée PL
L'eau est l'ennemi numéro un d'une allée poids lourds. Sous charge, l'eau piégée dans la structure réduit de 50 % la portance de chaque couche. Un sol argileux saturé n'a plus aucune résistance ; les charges s'enfoncent directement et créent des ornières. Trois mesures obligatoires :
- Pente transversale minimum 2 % : l'allée doit être légèrement bombée pour évacuer l'eau de pluie vers les côtés.
- Fossé drainant ou cunette : le long de chaque côté de l'allée, aménagez un fossé avec pente légère vers l'écoulement. Remplissez-le de grave 20/40 ou de géotextile + drain perforé.
- Couche drainante sous la structure : si le sol est argileux et mal drainé naturellement, posez 10–15 cm de grave 40/70 avant la GNT. Cette couche évite les remontées d'eau.
Erreur fréquente : négliger le drainage en zone « d'apparence sèche ». Une pluie forte en hiver crée de l'eau qui s'écoule lentement ; c'est l'accumulation progressive qui détruit l'allée.
Compactage : le point décisif souvent mal exécuté
On ne le répétera jamais assez : une GNT mal compactée ne sera jamais une bonne couche de forme. Le compactage doit atteindre 95–98 % de l'OPM (obtenu en labo avec l'essai Proctor). Deux points essentiels :
- Teneur en eau : la GNT compacte mieux à une humidité optimale (~7–10 % selon la roche). Trop sèche, elle ne compact pas ; trop humide, elle se déstabilise.
- Passes du compacteur : minimum 8 à 10 passes avec un rouleau vibrant ≥ 10 tonnes, par couches de 20 cm maximum. Passer sur une couche de 30 cm sans la fractionner garantit un mauvais compactage du cœur.
Conseil du terrain : posez un test à la plaque (essai EV2) après compactage. Cette vérification simple (coût 200–300 €) garantit que la portance requise est atteinte avant de poser la couche suivante.
Erreurs fréquentes et comment les éviter
Voici les 5 pièges à éviter absolument :
- Penser que l'épaisseur « piétons » suffit pour les PL : 15 cm de gravier suffit pour un accès piétons ; 50 cm minimum pour l'allée PL.
- Ignorer la saison et la météo : compacter une GNT saturée d'eau (hiver, après pluie) ne fonctionne pas. Attendre l'assèchement ou déplacer les travaux.
- Choisir le granulat « au rabais » : 2–3 € d'économie par tonne n'en valent pas la peine si l'allée s'enfonce en 2 ans. Le granulat bas de gamme compacte moins bien et ne dure pas.
- Oublier le géotextile sur sol mauvais : un sol argileux très mou (CBR < 3) nécessite un géotextile non-tissé 200 g/m² entre le sol et la GNT. Sans, vous gaspillez de la GNT.
- Négliger le raccordement aux structures existantes : si l'allée PL accède à un bâtiment, prévoyez un joint de dilatation et assurez que les niveaux match (risque de chute sinon).
Conclusion : investir maintenant pour durer 10 ans
Une allée poids lourds bien dimensionnée et bien construite dure 10 ans sans intervention majeure. Le coût global : 150–250 €/m² en construction (GNT + grave + roulement + compactage). À l'inverse, une allée mal faite, refaite partiellement tous les 2–3 ans, coûte facilement 400–500 €/m² sur 10 ans.
Le dimensionnement correct exige trois éléments : connaître le CBR du sol (essai simple, 300–500 €), respecter les épaisseurs calculées (10–15 cm GNT minimum, 20–25 cm grave base, 10–15 cm roulement), et compacter correctement chaque couche (test plaque obligatoire). Avec ces trois précautions, votre allée survivra aux intempéries hivernales et aux poids lourds quotidiens. Sans, vous regarderez des ornières s'approfondir chaque année.
Pour sourcer vos GNT, graves concassées et roulement 10/14 au meilleur prix, consultez Koncrete.fr et lancez vos demandes de devis dès la phase conception.
