Tranchée pour canalisation : lit de pose, remblai et choix des granulats

La tranchée pour canalisation n'est pas qu'un simple trou. Elle demande du savoir-faire : dimensionner le lit de pose, respecter les normes de remblai, choisir les bons granulats selon le type de tuyau. Une mauvaise exécution crée des tassements, des ruptures de canalisation ou des fuites. Sur chantier, cette phase est souvent bâclée faute de temps ou de connaissances.

Cet article couvre tout ce qu'un chef de chantier ou un conducteur de travaux doit savoir : les épaisseurs réglementaires du lit de pose, les classes de granulats à utiliser, les étapes de remblaiement, et surtout comment éviter les erreurs qui coûtent cher en réfections.

Pourquoi un lit de pose bien dimensionné change tout

Trop d'équipes voient le lit de pose comme une formalité. C'est une grosse erreur. Cette couche fait trois choses essentielles :

• Amortit les chocs : elle absorbe l'impact des granulats de remblai et des engins de compactage.
• Répartit les charges : elle étale la pression du trafic routier sur toute la circonférence de la canalisation, évitant ainsi les points de poinçonnement.
• Évite les tassements différentiels : sans elle, la canalisation s'enfonce inégalement et se fissure.

Sur un chantier de lotissement où l'on doit poser des tuyaux PVC d'assainissement, j'ai vu un chef de chantier sauter le lit de pose pour "gagner du temps". Résultat : 18 mois plus tard, rupture de canalisation à cause d'un tassement différentiel. Réparation d'urgence : 8 000 € HT. Le lit de pose aurait coûté à peine 200 € HT.

Le lit de pose doit être composé de matériaux granulaires fins et stables. Les granulats de classe 0/4 (sable ou petits cailloux) sont idéaux : ils se compactent bien, offrent un bon amortissement et ne créent pas de vides.

Épaisseur réglementaire du lit de pose

L'épaisseur dépend du type de tuyau et du diamètre. Voici les règles générales :

• Tuyaux PVC ou PE (diamètre ≤ 400 mm) : lit de pose de 10 cm minimum, en 0/4.
• Tuyaux béton armé (diamètre > 400 mm) : 15 cm de lit de pose, en 0/4 ou 0/6.
• Tuyaux très sensibles (en grès, terre cuite) : 20 cm avec granulats très fins (sable).

Ne pas oublier : cette épaisseur se mesure avant le compactage. Après compactage, elle tasse de 10 à 15 %, il faut donc ameublir un peu plus lors du versement.

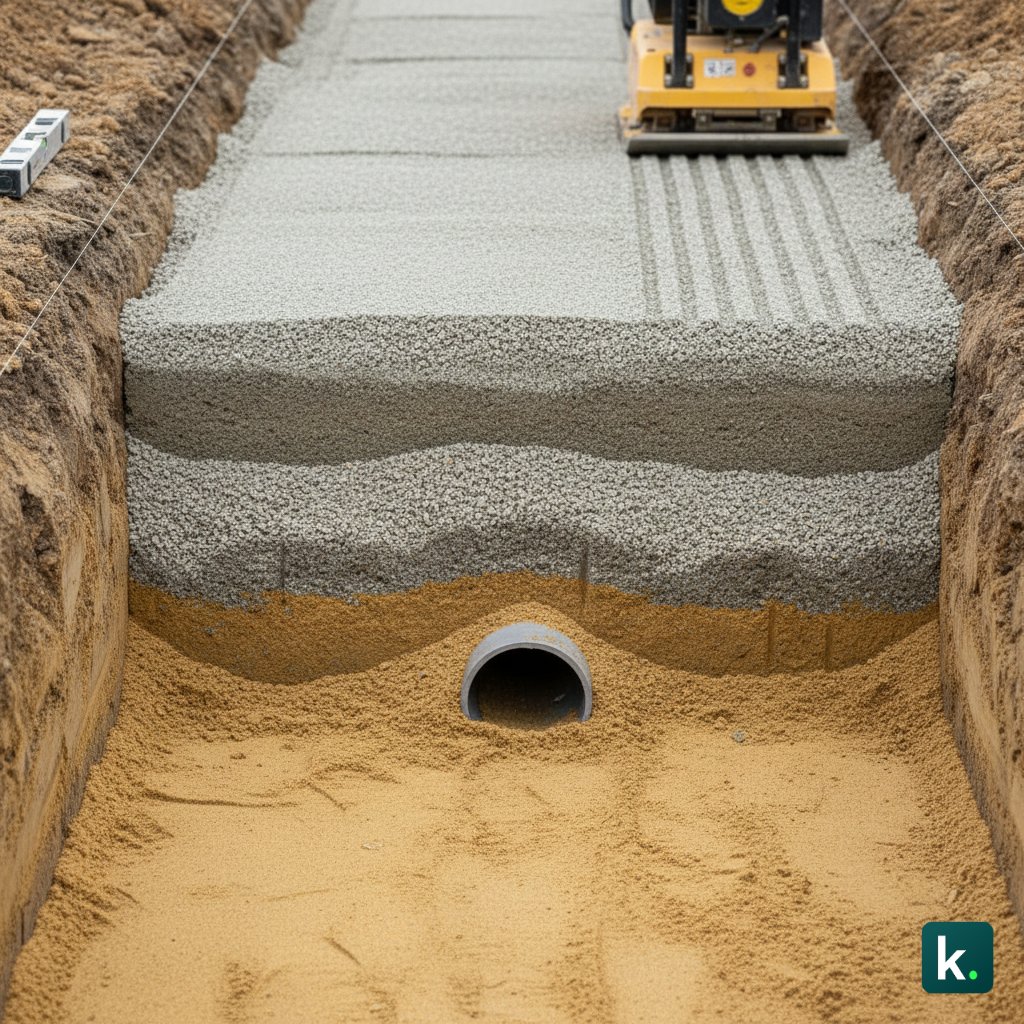

Les trois couches de remblai : structure et densité

Après le lit de pose vient le remblaiement proprement dit. Ce n'est pas jeter n'importe quoi dans la tranchée. Il y a une logique : trois couches de 30 cm chacune, chacune compactée à 95 % de l'Optimum Proctor Standard (OPM).

Première couche : protection immédiate du tuyau

La première couche, dite "couche de protection", recouvre directement le tuyau. Elle doit être composée de granulats fins à moyens (classe 0/4 ou 0/6) pour amortir encore les vibrations et éviter tout contact direct entre le tuyau et des pierres tranchantes.

Épaisseur : 30 cm au-dessus du tuyau (mesurée depuis le sommet du tuyau jusqu'à la fin de la couche). Cette couche doit être compactée légèrement avec une plaque vibrante portée à la main ou une mini-pelle, jamais avec un compacteur lourd qui écrase le tuyau.

• Granulats recommandés : 0/4 ou 0/6, de préférence lavés pour éviter la poussière.
• Compactage : 95 % OPM, vérifié à la sonde de compactage (un appareil que tout chef de chantier doit avoir).
• Humidité : les granulats doivent être à l'humidité optimale. Trop secs, ils ne se compactent pas. Trop humides, ils créent des poches d'air en séchant.

Deuxième et troisième couches : stabilité générale

Les deux couches suivantes (30 cm chacune) peuvent utiliser des granulats plus grossiers (classe 0/20 ou 0/31,5). Elles forment le gros du remblai et assurent la stabilité générale de la tranchée.

À partir de la deuxième couche, on peut compacter plus agressivement avec un compacteur lourd (rouleau, vibrateur) car le tuyau est déjà bien protégé en dessous.

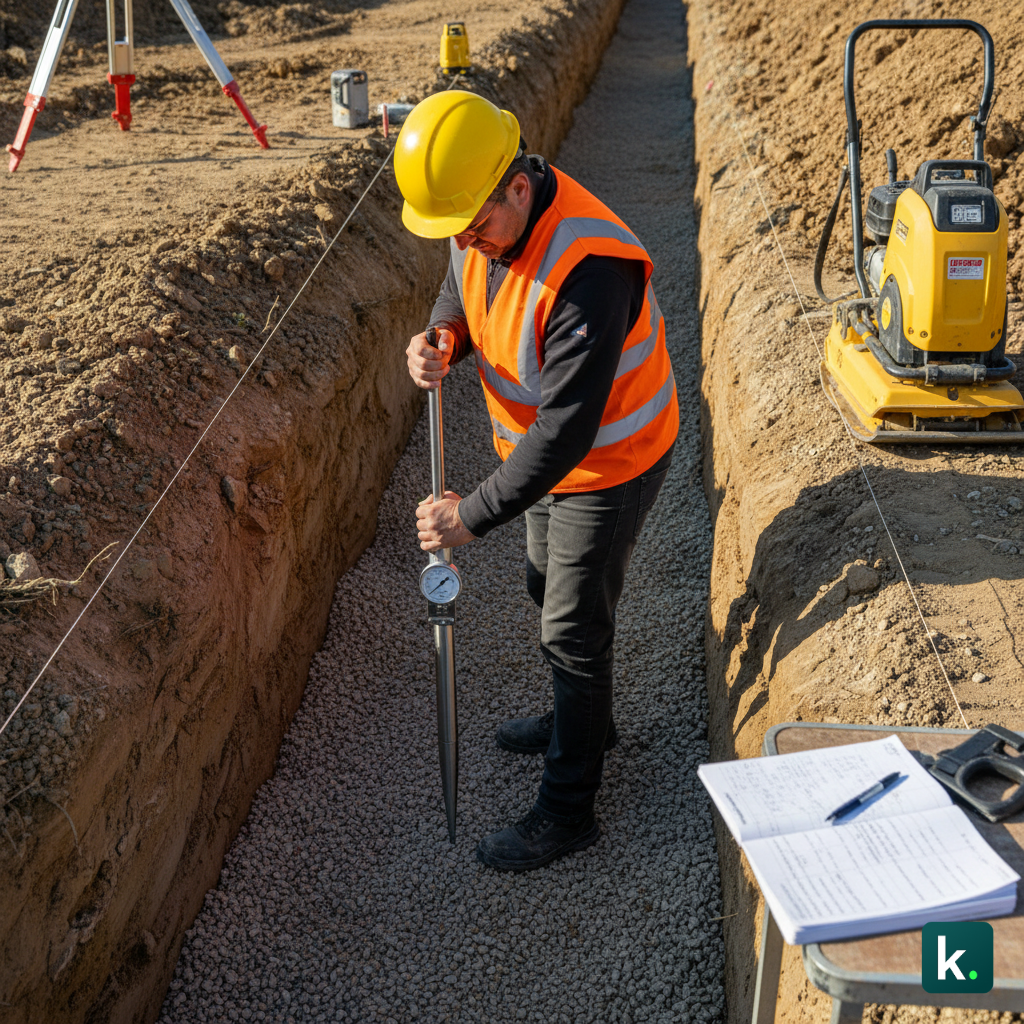

Mesure et vérification du compactage

Ne pas compter sur l'aspect ou la "sensation" du terrain. Un sol peut paraître dense mais avoir des vides importants. Voilà pourquoi :

• Utilisez une sonde Proctor portable : elle mesure la densité sèche en temps réel.
• Un point de contrôle tous les 100-150 m de tranchée, ou tous les 500 m² de surface.
• Exigez un procès-verbal : tout compactage doit laisser une trace écrite.

Lors d'un chantier d'extension de réseau d'assainissement en zone urbaine, la maître d'ouvrage a demandé des tests de compactage tous les 50 m. Résultat : on a découvert que la troisième couche n'était compactée qu'à 88 % au lieu des 95 % requis. Il a fallu refaire, mais on a évité un problème en phase d'exploitation.

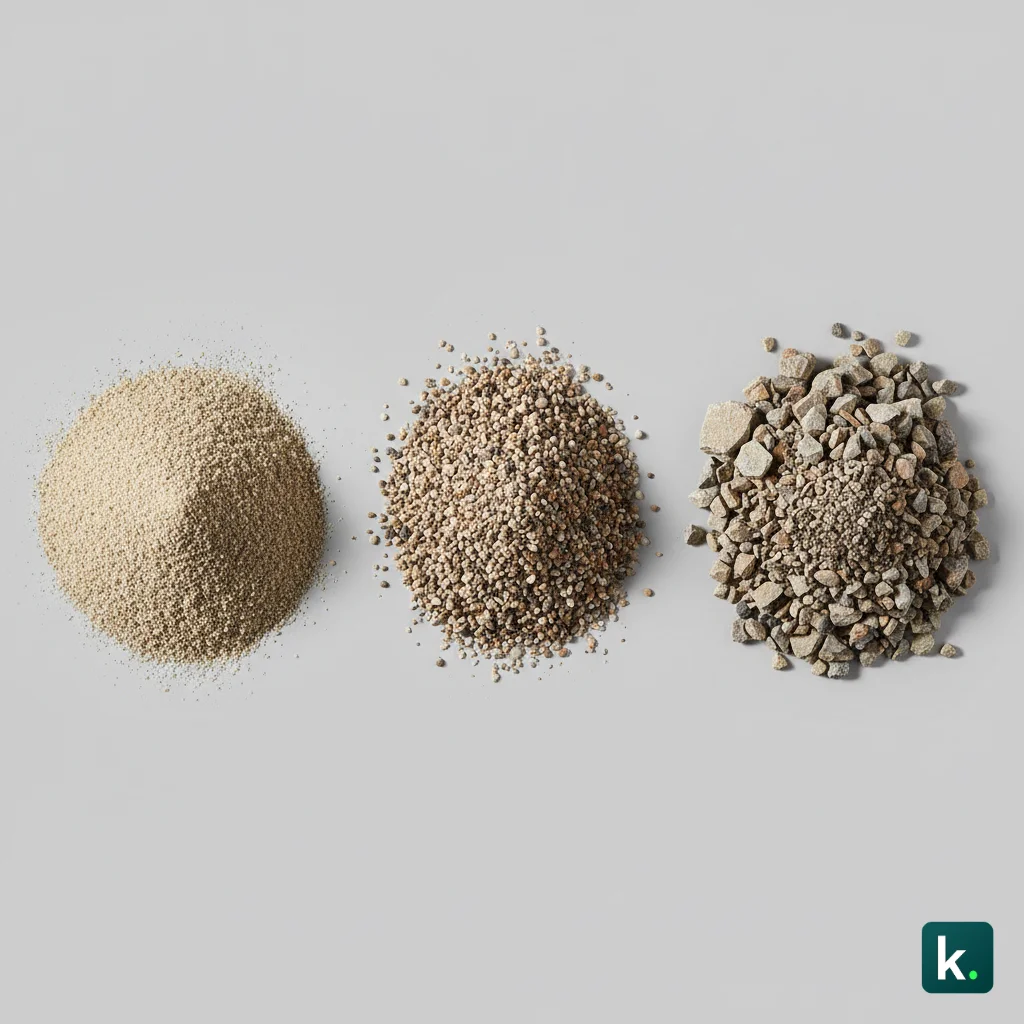

Choix des granulats : il n'y a pas une classe universelle

Beaucoup de chefs de chantier demandent juste "des granulats pour remplir la tranchée". C'est imprécis et coûteux. Il faut savoir ce qu'on commande.

Granulats 0/4 : la base pour la protection

La classe 0/4 est composée de particules allant de 0 mm (fines, poussière) à 4 mm (petits graviers). C'est un mélange qui se compacte bien et offre un bon amorti.

• Usage : lit de pose, première couche de remblai, tranchées étroites ou à proximité de structures sensibles.
• Densité apparente : environ 1 600 à 1 700 kg/m³ en vrac, 1 900 à 2 000 kg/m³ une fois compactée.
• Coût : généralement 8-15 € TTC/tonne selon la région et la distance de transport.
• Fournisseur idéal : demandez vos granulats auprès de Koncrete via l'app, où vous trouverez les meilleurs prix locaux et les délais les plus courts.

Granulats 0/20 : le standard pour remblais généraux

La classe 0/20 mixe fines et cailloux jusqu'à 20 mm. Elle se compacte bien et répartit bien les charges.

• Usage : deuxième et troisième couches de remblai, remblais généraux hors zone sensible immédiate du tuyau.
• Densité apparente : environ 1 750 kg/m³ en vrac, 2 050 kg/m³ compactée.
• Coût : 6-12 € TTC/tonne, moins chère que le 0/4 car moins de criblage.

Granulats 0/31,5 : pour les grands remblais en zone non critique

Cette classe accepte des particules jusqu'à 31,5 mm. Elle est moins chère mais moins stable à la compaction si le pourcentage de fines est faible.

• Usage : remblais de grande profondeur, tranchées très larges, remblais de secours dans les accès d'engins.
• Densité apparente : environ 1 850 kg/m³ en vrac, 2 150 kg/m³ compactée.
• Coût : 4-8 € TTC/tonne, c'est l'option la moins onéreuse.
• Attention : si le pourcentage de fines (passant 80 µm) est < 3 %, elle ne se compacte pas bien. Vérifier la feuille d'analyse granulométrique.

Critères de choix : au-delà de la classe

Ne pas se fier au seul numéro de classe. Demandez toujours :

• L'analyse granulométrique : le pourcentage exact de fines, de sable, de graviers.
• La propreté : présence de matières organiques, de poussières excessives, de matériaux argileux.
• La gélivité : certaines pierres gèlent en hiver et se fragmentent. Important en zone froide.
• La traçabilité : d'où viennent les granulats ? Sont-ils conformes aux normes NF EN 12620 ou équivalent ?

Erreurs fréquentes et coûts cachés

Erreur 1 : sauter le lit de pose pour économiser

Gain immédiat : 100-200 € HT. Coût de la rupture deux ans après : 5 000-10 000 € HT. Calcul simple, non ?

Erreur 2 : compacter la première couche avec un rouleau lourd

C'est très tentant quand on a un compacteur sur place. Résultat : le tuyau s'enfonce localement, se plie ou craque. Incident invisible jusqu'à la mise en service.

Erreur 3 : utiliser des granulats trop humides ou trop secs

Trop secs : densité insuffisante malgré le compactage. Trop humides : on compacte de la boue qui se durcit inégalement. Optimal : 85-95 % de l'humidité de saturation.

Erreur 4 : ne pas vérifier la compaction en cours

"On verra bien au test final." Très mauvaise stratégie. Si le test final échoue, il faut tout refaire. Vérifié au fur et à mesure, on rectifie temps réel.

Erreur 5 : mélanger des classes de granulats différentes

Mettre du 0/31,5 dans la couche protection du tuyau ? C'est demander une rupture en hiver ou sous charge. Chaque couche a sa classe, point barre.

Planning et délais : combien de temps pour une bonne tranchée ?

Une grosse question chez les conducteurs de travaux : combien de temps ça prend, une tranchée bien ficelée ? Réponse : ça dépend, mais voici des ordres de grandeur.

Pour 100 mètres linéaires de tranchée en profondeur de 1,2 m (dimension habituelle pour canalisation d'assainissement) :

• Décapage et excavation : 2-4 heures selon le type de sol (terrain peu cohérent = plus rapide, terrain rocheux = plus lent).
• Mise en place du lit de pose : 1-2 heures (transport, épandage, compactage léger).
• Pose de la canalisation : 3-6 heures selon le diamètre et les branchements.
• Remblaiement (3 couches) : 6-10 heures (épandage, compactage à chaque couche, contrôle).
• Total : 12-22 heures de travail pour 100 ml.

Ratio : compter 0,12 à 0,22 jour de travail par mètre linéaire (ou 1,2 à 2,2 jours pour 10 ml). Si on force : 8 à 12 heures par 10 ml, c'est le minimum viable sans sacrifier la qualité.

Facteurs qui ralentissent (ou accélèrent)

• Terrain naturel difficile (roche, très argileux) : +30 à 50 % sur le calendrier.
• Accessibilité : zone urbaine dense, peu d'espace pour manœuvre d'engins = +20 à 40 %.
• Distance de transport des granulats : si le fournisseur est loin, comptez la livraison.
• Conditions météo : pluie intense rend le sol impropre au compactage. La saison compte.
• Contrôles de compaction : inévitables et nécessaires. Prévoir 30-60 min par test.

• Sourcing local : Localisez vos granulats au plus proche. Réduire un trajet de 50 km à 30 km économise jusqu'à 300 € par rotation de 25 tonnes, un gain massif sur les chantiers linéaires.
• Optimisation des flux : Groupez vos commandes. Passer d'une logistique de petits porteurs à une livraison chantier en semi-remorque de 25 tonnes réduit vos frais fixes de transport de 200 € en moyenne.
• Contrôle qualité Proctor : Louez une sonde de contrôle (50-100 €/jour). Des tests de compactage réguliers évitent une refonte complète du remblai, une erreur qui peut coûter jusqu'à 2 000 € de reprise.

Le conseil Koncrete : Utilisez app.koncrete.fr pour sourcer vos matériaux en temps réel. Identifier la carrière ou le concasseur le plus proche réduit vos rotations camion et garantit le meilleur tarif global du marché.

Normes et réglementations : ce qu'il faut respecter

La plupart des communes en France suivent ou s'inspirent des normes suivantes :

• NF P 16-354 : règles de calcul pour tranchées de canalisations. Très technique mais le conducteur n'a pas besoin de la maîtriser ; c'est le bureau d'études qui la valide.
• NF EN 12620 : granulats pour béton et travaux routiers. Définit la qualité, la granulométrie, la propreté des matériaux.
• DTU 64.1 : travaux d'assainissement en gravité. Couvre les tuyaux, les joints, les pentes, et implicitement le remblaiement.
• Normes locales communes/départementales : souvent plus strictes que les normes nationales. Vérifier auprès de la maîtrise d'ouvrage.

On ne peut pas improviser ici. Une non-conformité découverte à la réception du chantier = obligation de refaire sans surcoût pour vous. Donc : vérifier, documenter, valider.

Conclusion : la tranchée de canalisation, c'est de l'ingénierie au sol

Une tranchée n'est pas juste un trou à remplir. C'est une structure géotechnique qui protège des investissements à long terme (tuyauteries valant souvent des milliers d'euros) et garantit une exploitation sans surprises.

Les trois éléments clés :

• Lit de pose : 10-15 cm de 0/4 compacté à 95 % OPM. Non négociable.
• Remblai en couches : trois fois 30 cm, classes 0/4 puis 0/20, même densité. Pas de raccourci.
• Contrôle : sonde Proctor à chaque couche. Coûte peu, économise beaucoup.

Un chef de chantier qui maîtrises cette logique gagne en crédibilité auprès de la maîtrise d'ouvrage, réduit les délais de rectification et renforce sa réputation. C'est aussi simple.
