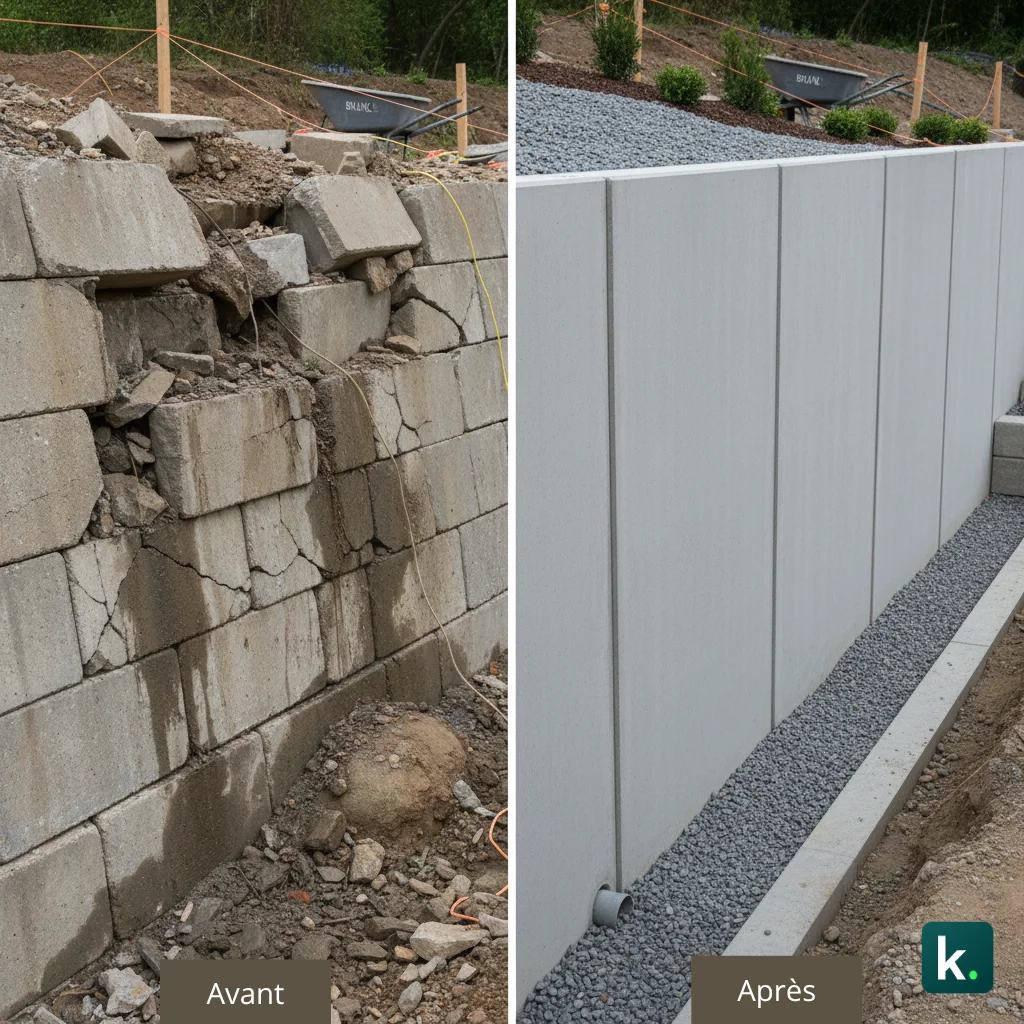

Mur de soutènement : béton, drainage et choix des granulats

Un mur de soutènement doit retenir des terres en pente tout en restant stable et en durée. Le secret : un bon dimensionnement du béton armé, un drainage efficace derrière le mur, et le choix adapté des granulats de remblai. Cet article vous détaille les principes terrain, les erreurs à éviter et comment Koncrete facilite votre approvisionnement.

Pourquoi un mur de soutènement et quels sont les principes fondamentaux ?

Un mur de soutènement retient une dénivellation de terrain. Il doit résister à :

• La poussée active des terres (pression horizontale due au poids du sol en arrière)
• Les surcharges (bâtiments, circulations près du sommet)
• L'eau : pluies, nappe phréatique ou ruissellement accumulé derrière le mur
• Les cycles gel-dégel et les vibrations (circulation lourde, compactage à proximité)

Le dimensionnement repose sur trois vérifications : la stabilité interne (résistance du béton), la stabilité externe (pas de glissement à la base, pas de renversement) et le contrôle du tassement. Sans ces trois points, le risque de fissuration, de déplacement ou même de rupture progressive augmente.

Un mur mal drainé est un accident attendu. La pression de l'eau peut doubler la poussée des terres sèches.

Les trois types de murs de soutènement : caractéristiques et dimensionnement

Mur poids

Le mur poids fonctionne par inertie : son propre poids (béton massif ou pierre maçonnée) s'oppose à la poussée des terres. Dimensions typiques : hauteur 1 à 3 m, base = 0,5 à 0,8 fois la hauteur, épaisseur constante. C'est la solution la plus simple mais aussi la plus gourmande en béton. Avantage : peu ou pas d'armatures. Inconvénient : volume et coût de matière importante.

Mur cantilever (console)

Plus économe, le mur cantilever s'appuie sur un talon et un contre-talon qui « ancraient » l'ouvrage en arrière des terres. Sections : semelle épaisse (40-60 cm), voile plus fin (25-40 cm) armé en fonction de la hauteur. Pour une hauteur de 4 à 6 m, c'est le choix habituel car il réduit le béton armé nécessaire de 30 à 40 % par rapport au poids.

Mur gabion

Paniers métalliques remplis de pierres ou de granulats grossiers. Flexible, drainant naturellement. Moins de béton, mais exige un remplissage soigneux et l'entretien du géotextile de séparation. Populaire pour les petites hauteurs (< 2 m) et les sites avec fort flux d'eau.

Le béton armé : dimensionnement et armatures

Le béton armé est le matériau standard pour les murs cantilever et les murs poids modernes (hauteur > 3 m). Son rôle : résister à la flexion, à la traction et à la compression.

Classe de béton et dosage

Minimum C25/30 pour un mur enterré (exposition classe XC3 à XC4). En zone côtière ou acide : C30/37, voire C35/45. Dosage : 350-400 kg/m³ de ciment pour garantir l'imperméabilité et la durabilité sur 50+ ans. Attention aux bétons trop « gras » (excès de ciment) qui fissurent davantage.

Armatures : principes et écartement

Le voile d'un mur cantilever subit une flexion maximale au niveau de la semelle (moment d'encastrement très élevé). Les aciers de flexion (diamètre 12 à 20 mm) s'installent côté arrière du voile (face en poussée). Écartement : 15-20 cm pour les lits inférieurs, 20-25 cm en partie haute. Les aciers de peau (diamètre 8-10 mm, espacement 30 cm) préviennent la fissuration thermique et de retrait. Le talon et le contre-talon reçoivent aussi des armatures : 10-12 mm, espacement 25-30 cm.

Règle de pouce : pour un mur de 5 m de hauteur, environ 60-80 kg d'acier par mètre linéaire. À 7 m, ce chiffre monte à 100-120 kg/ml.

Le drainage : l'invisible mais crucial

Sans drainage, l'eau s'accumule derrière le mur. La pression de l'eau (poussée hydrostatique) peut doubler ou tripler la poussée des terres sèches. Résultat : fissures, infiltrations, rupture progressive.

Système de drainage type

• Géotextile en polypropylène (80-200 g/m²) accolé au voile amont, empêchant la migration des fines dans les matériaux de drainage.
• Lit drainant immédiatement derrière le géotextile : couche 40-60 cm d'épaisseur en granulats 20/40 ou 10/20, très perméable.
• Drain collecteur : tube géodrainant ou drain français (diamètre 80-110 mm) au pied de la semelle, relié à la sortie d'eau par gravité ou pompage si terrain bas.
• Pentes et sorties : sorties d'eau diffuses régulièrement espacées (tous les 2-4 m) pour éviter les concentrations.

Budget : environ 15-25 €/m² de face du mur pour le système complet. Investissement minime face aux risques de sinistre (100 000 € à 500 000 € selon le mur).

Calcul de la poussée des terres : la formule de Rankine

La poussée latérale (horizontale) exercée par les terres sur le mur dépend de :

• La cohésion et l'angle de frottement du sol (φ, phi)
• La densité du matériau en place (γ, généralement 18-20 kN/m³)
• La présence d'eau (double ou triple la poussée)
• Les surcharges de surface (bâtiments, routes, stocks de matériaux)

Formule simplifiée de Rankine (sol cohésif sans eau) : Poussée active = 0,5 × Ka × γ × H², où Ka = coefficient de poussée active = (1 - sin φ) / (1 + sin φ).

Pour un sol « standard » (φ = 30°, γ = 19 kN/m³, H = 5 m, pas de surcharge) : Poussée ≈ 47 kN/m (soit presque 5 tonnes/ml de pression au bas du mur). Avec de l'eau saturée derrière le mur : ajoutez 0,5 × 9,81 × 5² = 122 kN/m supplémentaires. Le mur doit donc résister à 169 kN/m au lieu de 47 kN/m : variation de 260 % !

D'où l'importance cruciale du drainage : il divise la charge par 3 à 4 fois. Un mur mal drainé est une accident attendu.

Analyse du sol d'assise et stabilité externe

Le mur doit aussi ne pas glisser sur sa base et ne pas renverser. Trois vérifications :

1. Stabilité au glissement (portance à la base)

La portance du sol d'assise doit être > 1,5 × (charge + poussée). Méthode : sondage ou essai de pénétrométrie. Sol médiocre (argile molle, sable lâche) ? Augmentez l'épaisseur de la semelle ou améliorez le sol. Cas classique : semelle insuffisante sur un sol de remblai ancienne décharge. Résultat : tassement différentiel 10-15 cm en quelques mois, rupture du mur.

2. Sécurité au renversement

Le moment de renversement (poussée × bras de levier) ne doit pas dépasser le moment stabilisant (poids du mur + remblai sur le talon × distance au centre de gravité). Ratio minimum : 1,5. Mur cantilever avec talon long = plus stable qu'un poids pur de même hauteur.

3. Frottement de base

Frottement à l'interface mur-sol = μ × charge verticale. μ dépend de la rugosité (béton-béton : 0,5 ; béton-argile : 0,3-0,4). Pour un mur sur sable : µ = 0,5 à 0,6. Sur argile : µ = 0,3-0,35. Si µ insuffisant, le mur glisse.

En pratique, le dimensionnement du mur ajuste la géométrie (épaisseur, talon, contre-talon) jusqu'à satisfaire ces trois critères simultanément. D'où l'importance d'une étude géotechnique solide avant tout calcul.

Granulats derrière le mur : remblai vs drainage

Deux usages distincts :

Matériau de remblai compacté (derrière le drainage)

Après le géotextile et la couche drainante (0,5 m), il reste la masse du remblai compacté qui monte jusqu'à la surface. C'est l'essentiel du volume. Granulométrie : 0/31,5 mm (tout-venant concassé) ou 0/100 mm selon les normes. Densité minimale après compactage : 95 % de l'optimum Proctor standard. Qualités clés :

• Angle de frottement suffisant (φ ≥ 28°) : les matériaux remblai TP concassés (calcaire, granite) répondent ; terre argileuse pure, non.
• Peu de fines (< 10-12 % de passant à 80 µm) : sinon, compaction difficile et tassement différentiel.
• Absence de matière organique ou sulfates : évite les dégradations chimiques du béton en contact direct.

Erreur courante : utiliser de la terre d'excavation brute ou de mauvaise qualité pour « économiser ». Coût de l'erreur : tassement 5-10 cm, fissures du mur, infiltrations, sinistre en 2-3 ans. C'est 100-200 € supplémentaires/m³ gagné qui deviennent 50 000 € de réparation.

Matériau drainant (lit drainant + couche de transition)

Immédiatement derrière le voile : granulats 10/40 ou 20/40 très perméables (coefficient de perméabilité k > 10-3 m/s). Pas de fines, carrément. Rôle : laisser l'eau s'échapper vers le drain collecteur sans qu'elle ne s'accumule. Épaisseur : 40-60 cm minimum. Coût : 45-70 €/m³ pour du bon gravillon de drainage, via Koncrete ou carrière locale.

Pressions et moments : calcul du béton requis

Après avoir déterminé la poussée totale et vérifié la stabilité externe, le dimensionnement du béton armé suit. Le voile du cantilever est assimilé à une console encastrée à la semelle. Le moment fléchissant maximum se produit à l'encastrement (bas du voile).

Moment de flexion = 0,5 × Poussée totale × (hauteur libre du voile)²

Exemple : poussée 50 kN/m, hauteur libre 4,5 m → Moment ≈ 506 kN.m/ml. À béton fy = 500 MPa (acier), hauteur de bras de levier z ≈ 0,9 × d (d = hauteur utile, environ 35-40 cm), l'acier nécessaire A = M / (fy × z). Calcul : 506 000 / (500 × 0,35 × 0,9) ≈ 3 200 mm² par mètre linéaire. Soit environ 5 lits de HA16 (201 mm²/barre) bien espacés côté arrière du voile.

La flexion transversale au droit de la semelle est aussi un enjeu. Sans calcul détaillé, on retient que plus le mur est haut et plus la semelle doit être épaisse (40-60 cm minimum pour un cantilever de 5+ m).

Erreurs courantes et leurs conséquences

Sur le terrain, les trois erreurs « classiques » qui reviennent sans cesse :

1. Négliger le drainage ou utiliser des matériaux inadéquats

Un drainage absent ou mal conçu accumule de l'eau, doublant la charge. Quelques mois après la construction, le mur présente des fissures de flexion (45° en X), des suintements et des débordements. Pire : le glissement à la base ou le renversement progressif peut survenir. Coût de réparation : entre 50 000 € et 500 000 € selon le mur.

2. Remblayage avec de la terre brute sans compaction

La terre argileuse du chantier est moins chère que du bon gravillon concassé, mais elle tasse. Tassement différentiel de 5-10 cm en 1-2 ans, fissures du voile, puis infiltrations. Les racines des arbres plantés trop près aggravent la situation (dessèchement cyclique des argiles = gonflement/retrait).

3. Sous-dimensionnement des armatures

Oubli d'une surcharge (bâtiment, route proche), calcul sommaire de la poussée, sous-estimation du coefficient de sécurité. Résultat : voile trop mince, aciers insuffisants. Le mur « fonctionne » pendant 5-10 ans, puis une pluie intense ou un léger séisme provoque des fissures. Intervention tardive = écorage, injection, renforcement externe (géotextile + béton projeté) : 30 000-80 000 € supplémentaires.

Sélection des matériaux : critères et sourcing

Le succès d'un mur dépend à 70 % du choix des matériaux. Trois couches critiques :

Géotextile et drain collecteur

Géotextile : polypropylène non-tissé, 80-200 g/m², doit être durable 50+ ans en sol. Drain : tube géodrainant perforé (HDPE, 80-110 mm diamètre) ou drain français (agrégat + perforé). Budget : 5-10 €/m linéaire. Conseil : ne pas « économiser » sur cette couche ; c'est l'assurance de l'ouvrage.

Granulats de drainage (lit drainant 40-60 cm)

Exigences strictes :

• Granulométrie : 10/40 ou 20/40 mm, sans fines (passant 80 µm < 1-2 %).
• Perméabilité : k > 10-3 m/s (très perméable), mesuré selon norme NF P94-130.
• Origines acceptables : calcaire concassé, granite, basalte. Éviter : poussiéreux, poros, scories métallurgiques.
• Volume type : 40-60 m³ pour 100 m linéaires de mur × 5 m de hauteur.

Chez Koncrete, la livraison de granulats s'organise par mètre linéaire et hauteur. Tarif : 50-70 €/m³. Pour un petit mur (200 ml, 4 m de hauteur), budget drainage ≈ 600-900 m³ à livrer en phase, donc 30 000-60 000 €. C'est régulièrement le poste budgétaire caché : anticipez dès le dimensionnement.

Remblai compacté (la masse)

Tout-venant de carrière : 0/31,5 mm ou 0/100 mm selon les prescriptions. Qualités essentielles :

• Proctor : optimum de densité Proctor standard défini en laboratoire (généralement 1,9-2,1 t/m³ pour un grave-ciment).
• Compaction : 95 % de l'optimum Proctor minimum en place (vérifiable par essais de plaque ou densitomètre nucléaire).
• CBR (Californian Bearing Ratio) : ≥ 5-10 % pour un remblai décent, ≥ 15-20 % si surcharge importante en surface.
• Fines : < 10-12 % de passant à 80 µm pour un bon compactage et peu de tassement.

Budget : 15-25 €/m³. Volume massif : un mur cantilever de 100 m, hauteur 5 m, talon 2 m → environ 1 000 m³ de remblai. Coût matériau ≈ 15 000-25 000 €, plus transport et compactage (30-40 €/m³ supplémentaires avec compacteur/bulldozer).

Erreur classique : commander du « tout-venant non-sélectionné » à bas prix. Risque = arrivée de sols hétérogènes, silts argileux, matière organique. Tassement différentiel inévitable. Investir 10 % de plus dans de la grave concassée bien calibrée divise par 5 le risque de sinistre.

Fissuration, durabilité et gestion des eaux de pluie

Trois sources de fissuration post-construction :

Fissures de flexion

Si le drainage dysfonctionne ou si la poussée a été sous-estimée, des fissures en « X » apparaissent. Largeur critique : > 0,3 mm. Risque d'infiltration et de carbonatation rapide des aciers. Traitement : injection de résine époxy ou silicate + drain de surface additif.

Fissures de retrait thermique

Le béton se rétracte en refroidissant après coulage (ΔT ≈ 5-10 °C). Fissures verticales espacées de 1,5-2 m. Mitigation : joints de retrait tous les 3-4 m, armatures de peau (acier supplémentaire côté surface, diamètre 8-10 mm, espacement 30 cm), béton moins riche (≤ 380 kg/m³ de ciment).

Corrosion des aciers : carbonatation et piqûre

En zone humide ou saline, l'acier rouille. Enrobage insuffisant (< 30 mm), béton poreux, ou fissures > 0,5 mm accélèrent la corrosion. Durabilité : 50 ans demande C25/30 minimum, enrobage ≥ 40 mm, ciment résistant aux sulfates si nappe phréatique proche.

La gestion des eaux de pluie à la surface (pente loin du mur, drains de surface) réduit considérablement l'infiltration. Exemple : 10 mm de pluie sur une pente 2 % draine latéralement loin du mur ; sans pente, eau stagnante = absorption, fissures, retrait thermique aggravé.

Conclusion : checkliste pour un mur durable

Un mur de soutènement durable repose sur six piliers :

1. Étude géotechnique complète : sondage, essai in-situ, caractérisation du sol d'assise (portance, angle de frottement).
2. Dimensionnement hydraulique avant mécanique : nappe phréatique, pluies, saturation. C'est la donnée cachée qui tue les projets.
3. Système de drainage complet et dimensionné : géotextile + lit drainant (40-60 cm) + drain collecteur + sorties diffuses.
4. Béton armé conforme : C25/30 minimum (C30/37 conseillé), enrobage acier > 40 mm, joints de retrait tous les 3-4 m.
5. Remblai de qualité : tout-venant grave concassée, compacté à 95 % Proctor, contrôle densité in-situ obligatoire.
6. Approvisionnement fiable : via Koncrete ou carrière locale certifiée, sécurisez délais et conformité des matériaux dès la phase conception.

Le surcoût d'un projet « bien fait » (drainage, matériaux sélectionnés, compactage soigné) représente 15-25 % du budget mur. Le coût d'un sinistre : 50 000 à 500 000 € et des années de litiges. Le choix est vite fait.
