Les granulats forment l'ossature de toute infrastructure routière ou de travaux publics. Qu'il s'agisse de la couche de forme, de la base ou de la surface de roulement, le choix et la qualité des granulats conditionnent la durabilité et la performance de la route. Cet article détaille les spécificités de chaque couche, les normes applicables et les bonnes pratiques terrain.
Les trois couches de la structure routière et leurs granulats
La couche de forme : base stable du projet
La couche de forme est la fondation sur laquelle repose toute la structure routière. Elle doit compenser les inégalités du terrain naturel et offrir un support rigide et homogène pour les couches supérieures. Les granulats utilisés sont généralement moins fins que ceux des couches de base : on parle souvent de GNT (Granulats Non Traités) ou de matériaux tout-venant.
L'épaisseur typique varie entre 30 et 40 cm selon la portance du sol support et le trafic attendu. Le compactage en couches successives (10–15 cm) est impératif pour atteindre 95 % de la densité Proctor modifié. Une mauvaise compaction à ce stade génère des affaissements différentiels qui, rapidement, se propagent aux couches supérieures.
La couche de base : transition vers la structure
La couche de base affine la granulométrie par rapport à la couche de forme. Elle absorbe les contraintes de traction liées au passage des véhicules lourds. On y trouve de la grave-bitume (GB) ou des grave-ciment selon le dimensionnement de la chaussée.
L'épaisseur moyenne est de 15 à 20 cm. La granulométrie doit se situer dans une plage très stricte (par exemple, 0/31,5 mm ou 0/20 mm selon le cahier des charges). Chaque lot livré doit respecter les normes NF EN 13286-1 et une courbe granulométrique acceptée au préalable.
La couche de roulement : confort et durabilité
C'est l'interface directe avec les pneus. Elle doit offrir adhérence, confort et imperméabilité. On utilise de l'enrobé bitumineux avec des granulats de faible granulométrie (0/10 mm ou 0/14 mm en majorité). L'épaisseur est réduite (4–6 cm) mais la qualité des granulats reste critique : microfissures, roulabilité et stabilité thermique sont des paramètres contrôlés.
La qualité de l'enrobé dépend largement de la pureté et de la forme des granulats. Les fines (passant à 80 µm) doivent rester faibles pour éviter la plasticité excessive. La tenue aux cycles thermiques hivernaux impose des granulats durs et peu friables.
Un granulat mal calibré en couche de base coûte 3 fois plus cher en entretien qu’un matériau conforme dès le départ.
Granulométrie : la clé de la compatibilité
La granulométrie est décrite par deux paramètres : le diamètre D (plus gros grain) et le diamètre d (plus petit grain retenu). Un granulat 0/31,5 contient des grains de 0 à 31,5 mm. Cette plage influe directement sur :
- L'épaisseur de la couche : un granulat plus gros (0/31,5) permet d'épaissir davantage qu'un 0/14 mm.
- La compactabilité : une bonne répartition des grains fins favorise le remplissage des vides.
- La portance : un squelette minéral bien gradué augmente la rigidité et réduit l'enfoncement.
- La durabilité : les fines en excès créent de la plasticité et favorisent l'érosion interne.
Chaque couche répond à un profil granulométrique défini par le dimensionnement routier. Une déviation sur site impose souvent un recalcul des épaisseurs et un accord du maître d'œuvre, ce qui ralentit le chantier.
Normes et spécifications pour les granulats routiers
En France, les granulats pour voirie doivent respecter la norme NF EN 13285 (matériaux non liés) ou NF EN 13286 (matériaux liés hydrauliquement ou au bitume). Ces normes encadrent :
- La composition granulométrique : pourcentage de passants à chaque tamis (0,063 mm, 0,5 mm, 2 mm, 4 mm, 8 mm, etc.).
- La propreté : teneur en fines (matière passant à 80 µm) limitée à 3–5 % selon la couche.
- La dureté : coefficient de friabilité des sables (essai Micro-Deval) et duretés minimales (Los Angeles).
- La forme : indice de forme élevé pour les graves (≥ 0,5) et présence acceptée de filler.
- La densité sèche : courbe Proctor modifié déterminant la compaction optimale.
Un contrôle de réception systématique sur chantier (essais d'analyse granulométrique, teneur en eau, Proctor) est obligatoire. Un lot non conforme doit être refusé ou traité selon un protocole d'accord. Cette rigueur allonge le délai de mise en service mais prévient les sinistres routiers coûteux.
Pratiques de compactage et d'essais sur le terrain
Le compactage est l'opération critique qui transforme des granulats en une couche structurante. La qualité finale dépend de trois paramètres :
- La teneur en eau : elle doit être proche de la teneur optimale (déterminée par essai Proctor) pour maximiser la densité.
- L'épaisseur des sous-couches : généralement 10–15 cm pour que les compacteurs (plaques vibrantes, rouleaux compacteurs) atteignent l'ensemble de la couche.
- Le type et le nombre de passes : un rouleau compacteur vibrant de 10 tonnes effectue environ 8–12 passes pour atteindre 95–98 % de la densité Proctor modifié.
Sur le terrain, on mesure la compaction par des essais in situ :
- Essai à la plaque (PLV) : donne le module d'élasticité de la couche (objectif : ≥ 80 MPa pour une couche de base bien compactée).
- Essai à la gammadensimétrie : mesure directe de la densité sèche sans prélèvement.
- Prélèvements à la tarière ou carottage : pour vérifier la granulométrie réelle et la teneur en eau.
Un chef de chantier expérimenté sait reconnaître une couche bien compactée à sa stabilité sous le pneu : elle ne « glisse » pas sous les passes du rouleau et offre une réaction immédiate. À l'inverse, une zone molle révèle une sous-compaction à traiter avant de poursuivre.
Tableaux comparatifs : granulats par type de couche
Volumes et consommations types sur un chantier
Pour dimensionner vos approvisionnements, voici des ordres de grandeur concrets :
- 1 km de route 7 m de large, couche de forme 35 cm : ≈ 2 450 m³ de GNT 0/31,5 (soit environ 6 000 tonnes).
- 1 km de route, couche de base 18 cm : ≈ 1 260 m³ de grave-bitume (soit ≈ 2 650 tonnes).
- 1 km de route, couche de roulement 5 cm : ≈ 350 m³ d'enrobé (soit ≈ 770 tonnes).
En totalité, pour cette route standard de 7 m de large et 1 km, comptez environ 9 400 tonnes de matériaux. La logistique et la livraison représentent un coût et un délai non négligeables. Intégrer un fournisseur fiable et proche du chantier devient une variable économique majeure.
Erreurs courantes et leurs conséquences
Sur le terrain, plusieurs écueils reviennent régulièrement :
- Sous-estimation de l'épaisseur de la couche de forme : réduire de 5 cm pour « économiser » crée des tassements progressifs et des nids-de-poule en 1–2 ans.
- Compaction insuffisante ou trop rapide : respecter le nombre de passes prescrites n'est pas une formalité ; c'est la garantie de la portance.
- Déviation granulométrique : un lot non conforme livré par erreur doit être analysé et traité. Accepter une « petite » déviation crée des hétérogénéités qui fragilisent la structure.
- Compaction en conditions humides excessives : si la teneur en eau dépasse l'optimum Proctor de 2 %, la densité maximale devient inatteignable.
- Absence de mesurage de la portance : valider par essai PLV avant passage du lot suivant évite des reprises coûteuses.
Une plate-forme ou une route construite dans les règles de l'art dure 20–30 ans. Le surcoût de qualité initiale (contrôles, essais, choix de granulats conformes) est rentabilisé en moins de 3 ans par l'absence de rechargement et de maintenance d'urgence.
Choix du fournisseur : un enjeu stratégique
Koncrete permet de localiser en quelques clics un fournisseur de granulats certifié proche de votre chantier, avec traçabilité des normes et des essais. Plutôt que de multiplier les appels d'offres, collaborer avec un partenaire stable offre :
- Une constance granulométrique : moins de variabilité lot à lot.
- Un respect des délais de livraison : logistique optimisée et réactivité.
- Une documentation technique complète : certificats Proctor, analyses, traçabilité des sources.
- Un support technique : conseil en cas d'anomalie ou de changement de conception.
Le prix au m³ ou à la tonne n'est jamais le seul critère. Une livraison retardée, une granulométrie défaillante ou une absence de documentation peut paralyser le chantier et coûter bien plus que l'économie réalisée.
Types de granulats : de la sélection à l'approche
Le marché offre une diversité de granulats adaptés à chaque phase de la construction routière. Comprendre leurs différences aide à justifier les coûts et à anticiper les délais.
GNT (Granulats Non Traités) et matériaux tout-venant
Utilisés en couche de forme, ils proviennent souvent de ballastières (carrières d'extraction alluviale) ou de concassage de roches. Moins coûteux que les matériaux traités, ils exigent néanmoins un contrôle granulométrique strict. Un GNT de qualité garantit une couche de forme stable sans surcoût excessif.
Grave-Bitume (GB) et Grave-Ciment (GC)
Pour la couche de base, la grave-bitume lie les granulats avec un liant bitumineux (3–4 % en poids) en usine. La grave-ciment ajoute un liant hydraulique (ciment) pour les portances très lourdes. Ces matériaux offrent une rigidité supérieure et une meilleure répartition des charges, essentiels pour les trafic classes T1 à T3 (routes de montagne, routes nationales).
Livraison urgente requise : la GB et GC doivent être mises en place dans les 24–48 heures suivant la production. Un délai excessif provoque un refroidissement (GB) ou une prise prématurée (GC), compromettant la compactabilité.
Enrobés bitumineux (EB) pour couche de roulement
Produits en centrale d'enrobage à très haute température (150–180 °C selon le grade de bitume), les enrobés marient granulats, filler et bitume. La qualité perçue (rugosité, adhérence) dépend entièrement des agrégats utilisés. Un chantier mal desservi peut entraîner une mise en place froide et un risque de fissuration précoce.

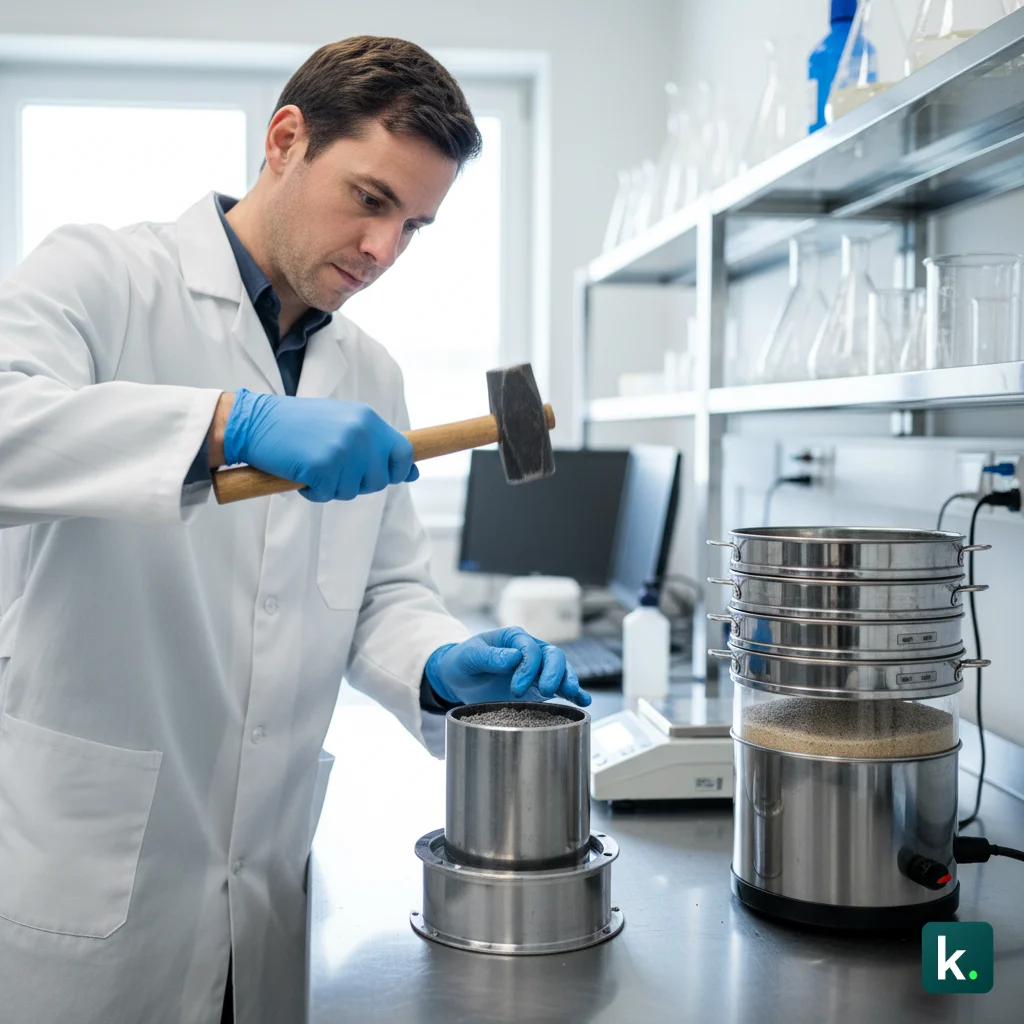

Essais et certifications : garantie de conformité
Tout granulat livré doit être accompagné de certificats d'essais délivrés par des laboratoires accrédités COFRAC. Les principaux sont :
- Analyse granulométrique : tamis successifs pour vérifier la courbe granulométrique (pourcentages cumulés à chaque ouverture).
- Essai Los Angeles : moulinet rotatif avec billes acier, mesure la friabilité (coeff. ≤ 30–35 selon la couche).
- Micro-Deval (MDE) : évalue la résistance à l'abrasion, critique pour les sables (MDE sable ≤ 15).
- Essai Proctor modifié : détermine la densité sèche maximale et la teneur en eau optimale pour compaction.
- Analyse des fines : teneur passant à 80 µm et, si dépassement, valeurs de bleu de méthylène (sensibilité des fines).
Sur chantier, on reprend certains essais (granulométrie, PLV, gammadensimétrie) pour valider la conformité à réception. Une non-conformité entraîne un refus, un ajustement ou un accord de dérogation signé par le maître d'œuvre.
Stratégies d'approvisionnement et délais
Une mauvaise gestion logistique peut paralyser un chantier. Points clés :
Dimensionnement et calendrier
Calculer les volumes exacts et anticiper 2–3 semaines avant besoin réel. Un retard de GNT repousse le démarrage des couches suivantes. Une GB livrée trop en avance perd ses propriétés de liaison. L'enrobé doit être produit et livré le jour même de la pose.
Stockage et protection
Les GNT peuvent être stockés à ciel ouvert mais doivent rester à l'écart d'eau stagnante. Les graves-bitume et enrobés doivent rester couverts et à température (couches de paille ou bâches thermiques). Un enrobé refroidi à moins de 100 °C en réception doit être rejeté.
Sélection du fournisseur local
Chercher un fournisseur situé à moins de 50 km du chantier réduit les délais et les coûts de transport. Koncrete permet de comparer rapidement les stocks disponibles et les délais de livraison. Une livraison régulière en petits volumes (5–10 camions par jour) aide aussi à optimiser l'espace de stockage sur site.
Plateformes logistiques et structures spécialisées
Pour les grands projets (autoroutes, parcs logistiques, zones industrielles), des plateformes logistiques dédiées permettent un pré-tri et une pré-compaction au stockage, raccourcissant la mise en place finale. Ces installations coûtent cher mais deviennent rentables à partir de 50 000–100 000 tonnes.
Les structures spécialisées incluent :
- Stations de dosage : pré-mélangent les GNT selon une granulométrie cible.
- Centrales d'enrobage (EB, GB, GC) : produisent sous contrôle qualité continu.
- Chantiers de malaxage (pour grave-ciment) : assurent une répartition homogène du ciment.
Intégrer ces étapes au planning dès le démarrage permet de lisser les flux et de garantir une disponibilité constante.
Conclusion
Les granulats pour voirie et travaux publics ne sont jamais des « inertes » anodins : ils constituent 90 % du volume d'une chaussée et conditionnent sa durabilité. Maîtriser granulométries, normes, compactage et essais sépare les chantiers performants des sinistres routiers.
Trois règles d'or à retenir :
- Respecter les spécifications normatives : NF EN 13285 et 13286 ne sont pas des suggestions.
- Contrôler à chaque étape : essais à la réception, mesures in situ, documentation complète.
- Collaborer avec un fournisseur fiable : stabilité qualité, traçabilité et réactivité logistique valent bien plus que le prix unitaire.
Une route construite dans les règles dure 20–30 ans. Le surcoût initial de rigueur se rentabilise immédiatement en absence de maintenance d'urgence et en satisfaction du maître d'ouvrage.
